P5LD2 DELUXE - Материнская плата ASUS - Бесплатное руководство пользователя

Тип продукта	Материнская плата ATX
Бренд	ASUS
Модель	P5LD2 DELUXE
Сокет процессора	LGA 775
Поддерживаемые процессоры	Intel Pentium 4
Тип памяти	DDR2 без ECC, без буферизации
Количество слотов памяти	4 слота DIMM (2 канала)
Максимальный объем памяти	4 ГБ (с ограничением чипсета)
Форм-фактор	ATX (30,5 см x 24,4 см)
Примерный вес	0,8 кг
Требуемое питание	ATX 24 контакта + 4 контакта 12 В
Поддерживаемые ОС	Windows 2000, 2003 Server, XP
Основные функции	Поддержка двухканальной DDR2, BIOS Flash ROM, CrashFree BIOS 2, EZ Flash, AFUDOS
Обслуживание и очистка	Протирать сухой безворсовой тканью. Избегать жидкостей.
Безопасность	Отключите питание перед работой. Избегайте электростатических разрядов (ESD).
Запчасти и ремонтопригодность	Процессор, память, разъемы. Ремонт квалифицированным техником.
Общая информация	Инструкция доступна для загрузки в формате PDF на сайте ASUS. Гарантия не покрывает повреждения контактов сокета.

Часто задаваемые вопросы - P5LD2 DELUXE ASUS

Как установить процессор на материнскую плату ASUS P5LD2 DELUXE?

Для установки процессора Intel Pentium 4 сокет 775 сначала откройте рычаг загрузки, поднимите пластину, снимите колпачок PnP, разместите процессор, совместив золотой треугольник с нижним левым углом, закройте пластину и зафиксируйте рычаг.

Какие типы памяти поддерживаются P5LD2 DELUXE?

Материнская плата поддерживает модули DDR2 без ECC, без буферизации объемом 256 МБ, 512 МБ и 1 ГБ. Двухканальная конфигурация требует одинаковых объемов на канал.

Как войти в BIOS материнской платы ASUS P5LD2 DELUXE?

При загрузке нажмите клавишу Delete (или Del) во время POST. Чтобы войти после POST, перезагрузите систему и нажмите Delete.

Как обновить BIOS с помощью AFUDOS?

Загрузитесь с дискеты, содержащей последний файл BIOS. В командной строке DOS введите afudos /i<имя_файла> и нажмите Enter. Система перезагрузится после обновления.

Как использовать ASUS EZ Flash для обновления BIOS?

Во время POST нажмите Alt+F2 для запуска EZ Flash. Вставьте дискету с файлом BIOS, затем следуйте инструкциям на экране. Система перезагрузится автоматически.

Что делать, если BIOS поврежден на P5LD2 DELUXE?

Функция CrashFree BIOS 2 обнаруживает дискету или CD с оригинальным BIOS. Вставьте носитель и перезагрузитесь. BIOS будет восстановлен автоматически.

Как настроить память в двухканальном режиме?

Установите одинаковые модули на канал: канал A (DDR_A1 и DDR_A2) и канал B (DDR_B1 и DDR_B2). Общий объем на канал должен быть одинаковым.

Какие операционные системы совместимы с материнской платой ASUS P5LD2 DELUXE?

Материнская плата поддерживает Windows 2000, Windows 2003 Server и Windows XP. Рекомендуется устанавливать последние обновления.

Где найти драйверы и программное обеспечение для материнской платы?

Они находятся на прилагаемом компакт-диске. Вставьте его в CD-ROM; если приветственный экран не появится, запустите ASSETUP.EXE в папке BIN.

Может ли материнская плата поддерживать более 4 ГБ памяти?

Нет, из-за распределения ресурсов чипсета максимальный обнаруживаемый объем памяти составляет около 4 ГБ, даже с четырьмя модулями по 1 ГБ.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ P5LD2 DELUXE ASUS

Для установки процессора:

Выполните следующие действия для установки процессора Intel

Pentium® 4 в 775-контактное гнездо:

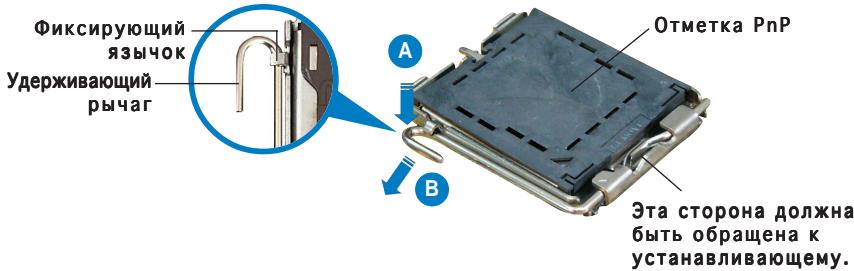

1. Нажмите на удерживающий рычаг большим пальцем (A), затем переместите его влево (B) до тех пор, пока он не высвободится из-под фиксирующего язычка.

Для предотвращения повреждения контактов разъема не удаляйте крышку PnP до начала установки LGA. Для возврата сохраняйте упаковку. Гарантия на товар не распространяется на случай повреждения контактов разъема.

1. Поднимите рычаг в направлении, указанном стрелкой, до угла 135°.
2. Поднимите пластиковую крышку большим указательным пальцем на угол 100° (A), затем выдвиньте крышку PnP из окна пластины (B).
3. Расположите LGA над гнездом, убедившись, что золотой треугольник расположен над нижним левым углом гнезда LGA. Ключевой элемент гнезда должен соответствовать вырезу на LGA.
4. Закройте пластину (A), затем нажмите на рычаг (B), пока он не окажется под фиксирующим выступом.

3. Системная память

Материнская плата поддерживает суммарные объемы оперативной памяти 256, 512 Мбайт и 1 Гбайт при условии, что используются небуферизованные модули DIMM DDR2 (без ECC). Кроме того, установка модулей памяти в разъемы для модулей DIMM должна выполняться в соответствии с конфигурацией модулей памяти, указанной в этом разделе.

На материнских платах с двухканальной организацией памяти объемы модулей памяти каждого канала должны совпадать (DIMM_A1 + DIMM_A2 = DIMM_B1 + DIMM_B2). Всегда используйте модули памяти DIMM с одинаковой задержкой строба адреса столбца (CAS latency). Для лучшей совместимости рекомендуется использовать модули памяти одного производителя. Список рекомендованных производителей модулей памяти размещается на веб-узле ASUS. При установке 64-битных модулей памяти по 1 Гбайт каждый система может обнаружить менее 4 Гбайт системной памяти: это связано с распределением ресурсов набора микросхем. Эта материнская плата не поддерживает модули памяти объемом 128 Мбайт, так же как и 2-сторонние 16-чиповые модули памяти.

Канал	Разьемы
Канал A	DDR_A1 и DDR_A2
Канал B	DDR_B1 и DDR_B2

4. Базовая система ввода/вывода (BIOS)

BIOS записан в микросхеме энергонезависимой памяти, находящейся на системной плате. Используя утилиту настройки BIOS, можно настроить или обновить BIOS. Экраны BIOS содержат кнопки навигации и краткую справку. Если после изменения настроек BIOS система стала работать нестабильно, восстановите настройки по умолчанию (Setup Defaults). Подробное описание базовой системы ввода/вывода BIOS см. в разделе 4 руководства пользователя. Обновление можно найти на веб-сайте компании ASUS (www.asus.com).

Чтобы войти в режим настройки клавиатуры системы: нажмите на клавишу Delete во время выполнения системой программы самотестирования (POST). Если не нажимать на клавишу Delete, то продолжится выполнение программы самотестирования.

Чтобы войти в режим настройки после завершения выполнения программы самотестирования (POST):

- Перезагрузите систему, используя клавишу Ctrl + Alt + Delete, затем нажмите на клавишу Delete во время выполнения программы самотестирования. - Нажмите на кнопку reset (сброс) на корпусе, затем нажмите на клавишу Delete во время выполнения программы самотестирования. - Выключите и снова включите систему, затем нажмите на клавишу Delete во время выполнения программы самотестирования.

Для обновления BIOS с помощью AFUDOS:

Загрузите систему с дискеты, на которой содержится последняя версия BIOS. В командной строке DOS введите afudos /i и нажмите Enter. После завершения обновления перезагрузите систему.

Для обновления BIOS с ASUS EZ Flash:

Загрузите систему и нажмите Alt-F2 в то время, как программа самотестирования будет запускать EZ Flash. Вставьте дискету, на которой содержится последняя версия BIOS. EZ Flash выполнит обновление BIOS и автоматически перезагрузит систему.

Для восстановления BIOS с помощью CrashFree BIOS 2:

Загрузите систему. Если BIOS поврежден, программа автоматического восстановления CrashFree BIOS 2 проверит наличие дискеты или компакт-диска для восстановления BIOS. Вставьте компакт-диск или дискету со средствами поддержки для системной платы, на которой содержится первоначальная или последняя версия BIOS. Перезагрузите систему после восстановления BIOS.

5. Информация о компакт-диске с ПО

Данная системная плата поддерживается операционными системами Windows® 2000/2003 Server/XP. Рекомендуется устанавливать наиболее новые операционные системы и соответствующие обновления для полного использования возможностей аппаратного обеспечения.

Компакт-диск, поставляемый вместе с системной платой, содержит полезные программы и утилиты, расширяющие возможности системной платы. Чтобы ознакомиться с этим компакт-диском, вставьте его в привод CD-ROM. Автоматически запустится экран приветствия и установочные меню (если функция автозапуска включена). Если экран приветствия не появился автоматически, для отображения найдите и запустите файл ASSETUP.EXE, находящийся в каталоге BIN на компакт-диске.
